Анкеры — это крепежные изделия, предназначенные для удержания и закрепления конструкций в грунте, бетоне, древесине, кирпиче и т. д. Они широко применяются в строительстве, морской индустрии, сельском хозяйстве и просто в домашнем быту, когда необходимо зафиксировать какой-либо предмет на твердой поверхности.
Что такое анкеры и зачем они нужны?
Анкеры обеспечивают прочное соединение стены/потолка с прикрепляемой конструкцией и предотвращают ее смещение (даже при повышенных нагрузках и механическом внешнем воздействии). Они имеют разную форму и материал изготовления, поэтому могут быть металлическими, пластиковыми, винтовыми, разжимными, забивными и химическими. Анкеры используются для закрепления подвесных потолков, различных металлоконструкций, тросов, люстр, полок, зеркал, светильников и других предметов домашнего быта и не только.
Также анкеры обеспечивают возможность регулировки, замены или демонтажа установленных элементов. Они позволяют легко подвешивать/закреплять или удалять объекты, не повреждая их. Это особенно актуально при монтаже временных конструкций, в случае перестановки мебели или ремонта.
Конструкция анкеров, их отличие от дюбелей и других крепежных соединений
Анкеры и дюбели служат одной цели — закреплению предметов на стене или другой поверхности. Они гарантируют надежное соединение и предотвращают смещение или падение установленного объекта. Проникая в материал стены или потолка, и те и другие обеспечивают надежную поддержку и устойчивость крепления (благодаря форме — винтовой, клиновой и др.).
Однако дюбели не способны выдерживать столь же высокие нагрузки, как анкеры, поэтому используются для крепления легких и средней тяжести предметов, таких как полки, небольшие зеркала, рамки и т. д. Таким образом, их основное отличие заключается в силе несущей способности.
Анкеры общего назначения
Анкеры общего назначения — те, которые используются для крепления самых разных объектов. Их широко применяют в строительстве и в быту.
Распорный анкер с гайкой
Распорный анкер с гайкой состоит из стержня с резьбой, один край которого увенчан гайкой. В качестве материала изготовления используется, как правило, сталь. Надежность крепления в данном случае обеспечивается благодаря распорной втулке, которая раздвигается при заворачивании гайки.
Такие анкеры применяются для фиксации стальных или железобетонных элементов, включая профили, балки, стойки и т. д. Их используют для установки различных механизмов и оборудования, таких как насосы, трубопроводы, вентиляционные системы и пр. Другие области применения — строительство фасадов зданий, установка оконных рам, организация систем пожарной безопасности и др.
Распорный анкерный болт
Распорный анкерный болт по внешнему виду во многом напоминает предыдущий подвид, но при этом его можно легко извлечь из бетона и установить в другом месте. Защитный наконечник располагается на другом конце болта и предотвращает повреждение резьбы при ударах и воздействии внешних факторов.
Распорные анкерные болты широко применяются в строительстве и монтаже различных конструкций. Они обеспечивают надежную фиксацию металлических и деревянных предметов, например, ограждений, лестниц, деревянных балок и т. д.
Также они используются при установке сантехнического оборудования, арматуры, вентиляционных систем и других элементов, требующих закрепления в бетоне. Такие анкеры применимы как внутри помещений, так и на открытых участках, в том числе в условиях повышенной влажности или агрессивной среды.
Разжимной анкер
Разжимной анкер состоит из следующих компонентов:
- Разжимной гайки. Это основной элемент анкера, представляющий собой металлическое приспособление с наружной резьбой. Гайка имеет специальную конструкцию, которая позволяет ей разжиматься или сжиматься при вращении.
- Шпильки. Входит в гайку и крепится к конструкции или оборудованию. Шпилька имеет внутреннюю резьбу, которая соединяется с наружной резьбой гайки.
- Разжимной пластины. Элемент, который закрепляется к стене или другой поверхности и служит опорой для разжимного анкера. Такая пластина обычно имеет отверстия для прохода шпильки и разжимной гайки.
- Упорной гайки. Дополнительная гайка, которая используется для фиксации разжимного анкера после его установки. Упорная гайка накручивается на шпильку, чтобы предотвратить разжатие анкера под воздействием нагрузок.
Разжимные анкеры используются для крепления стальных балок, колонн и других элементов конструкций к бетонным или кирпичным стенам. Также их применяют для установки различного оборудования, такого как трубопроводы, вентиляционные системы, электрические щиты и т. д. Кроме того, они служат для фиксации ограждений, таких как перила и барьеры.

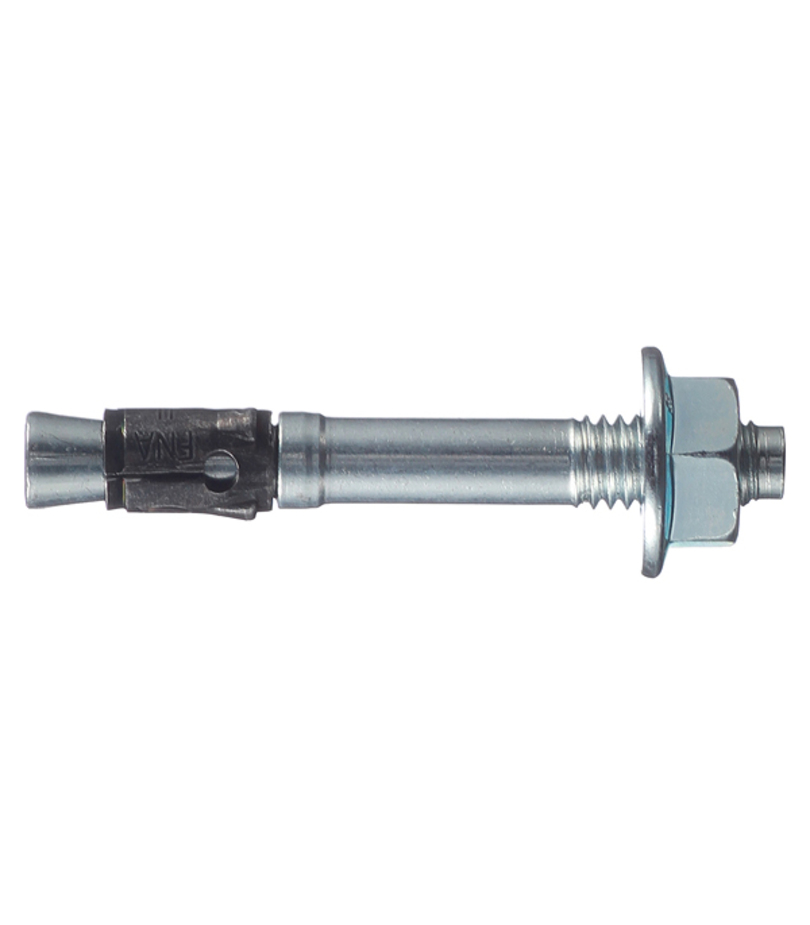

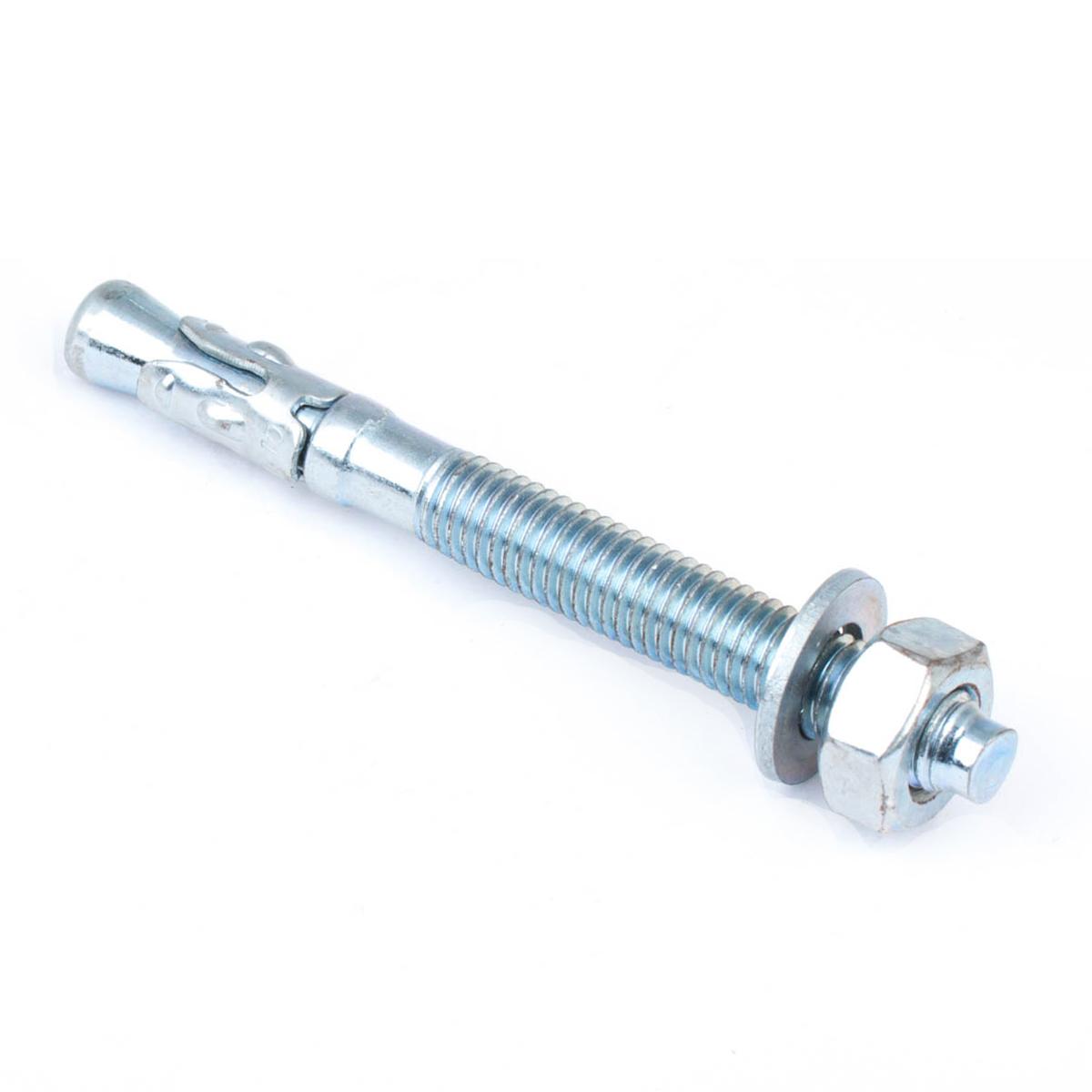

Клиновой анкер
Клиновой анкер состоит из двух элементов — шпильки с резьбой, на которую накручивается гайка, а также из подвижной распорки с муфтой. Клин — это металлическая пластина с острым концом, который вводится в отверстие в базовом материале. Ширина клина увеличивается по мере его введения в отверстие, что создает трение и обеспечивает прочную фиксацию.
Клиновые анкеры широко применяются в строительстве и монтаже различных конструкций, в частности, для закрепления металлических и деревянных элементов, установки облицовочных материалов, монтажа систем отопления и водоснабжения, а также для создания надежной фиксации в бетонных и каменных поверхностях.
Одним из главных преимуществ клиновых анкеров является возможность установки в уже существующих конструкциях без необходимости использования специального оборудования.

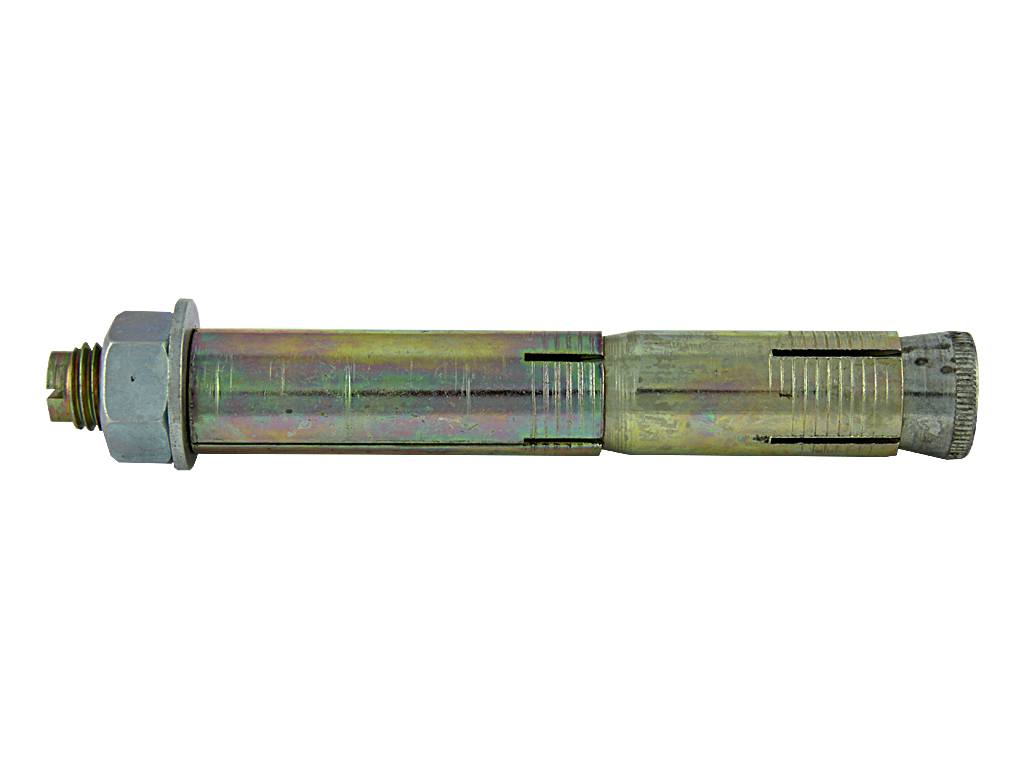

Двухраспорный анкер
Двухраспорный анкер представляет собой конструкцию более сложного вида, в отличие от вышеперечисленных моделей. Он состоит из двух стержней, называемых распорами, и гайки для их сжатия.
Рассмотрим основные элементы этого анкера:
- Распоры. Металлические стержни, имеющие резьбу на одном конце и коническую форму на другом. Последняя обычно имеет ребра или выступы, которые помогают увеличить сцепление с бетоном или другим материалом, в который вставляется анкер. Распорки вставляются в предварительно просверленные отверстия в конструкции.
- Гайка. Используется для сжатия распоров (при вращении), что гарантирует надежность крепления.
Сферы применения двухраспорных анкеров довольно широки: строительство зданий и сооружений (закрепление стен, фундаментов, балок, колонн и др.), монтаж оборудования (конвейеры, станки, трубопроводы), установка металлических элементов (рамы, перила, решетки), а также закрепление дорожных ограждений, монтаж светофоров и т. д.

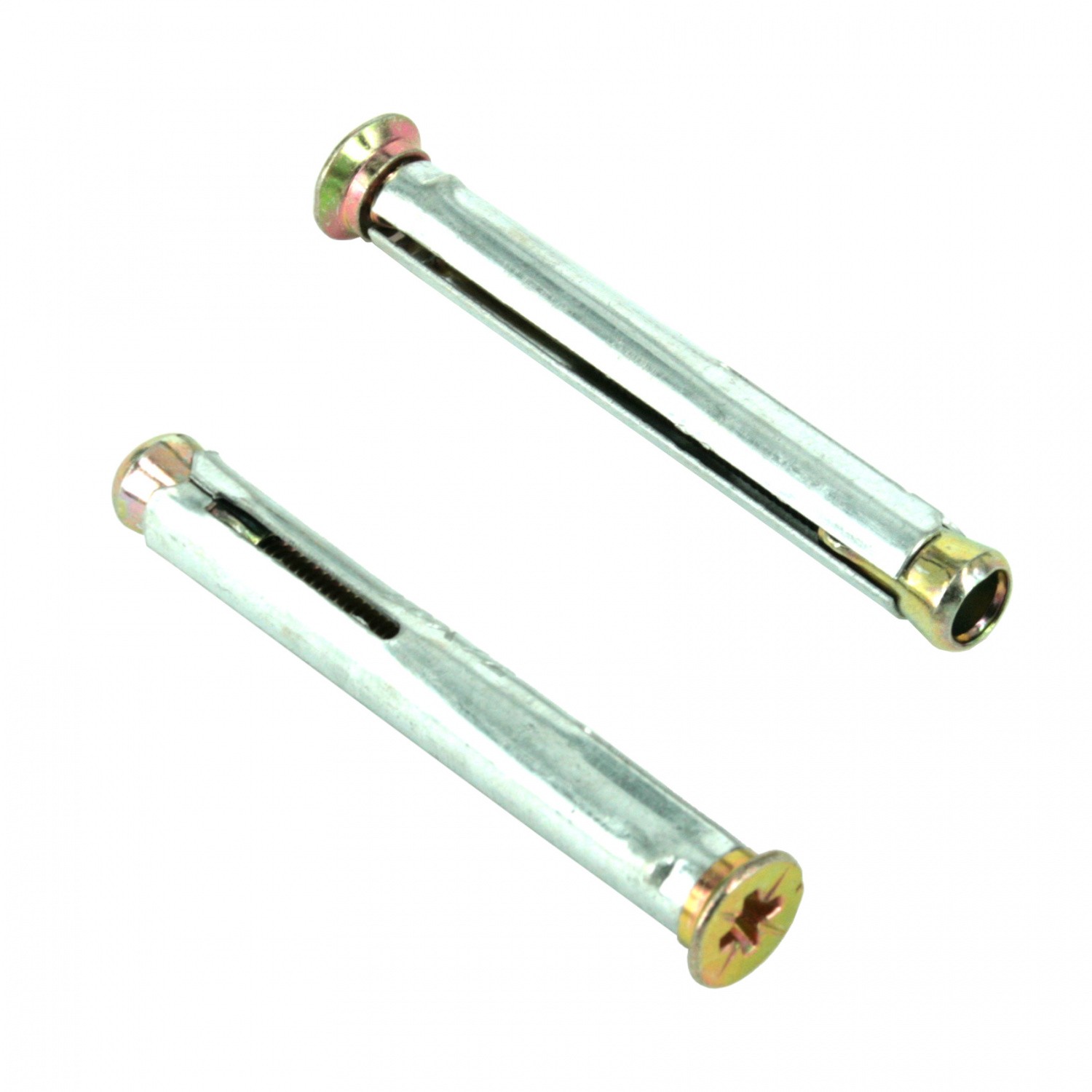

Рамный анкер
Рамный анкер состоит из двух основных частей — стержня и гайки. Стержень имеет форму трубки с резьбой на внешней поверхности, а гайка представляет собой металлическую пластину с отверстием и резьбой внутри.
Рамные анкеры часто используются в строительстве и монтаже металлических конструкций, таких как стальные рамы, мосты и пр. Также они широко применяются в деревообработке, например, для крепления балок или реек к стенам/полам. Они могут использоваться для укрепления и закрепления мебели, стеллажей, шкафов и других предметов быта.
Такой анкер прост в монтаже, надежен и долговечен. Он обеспечивает прочное соединение и способен выдерживать значительные нагрузки. Кроме того, рамный анкер позволяет регулировать степень затяжки, что позволяет достичь оптимальной фиксации и предотвратить перекручивание или разрушение крепежа.

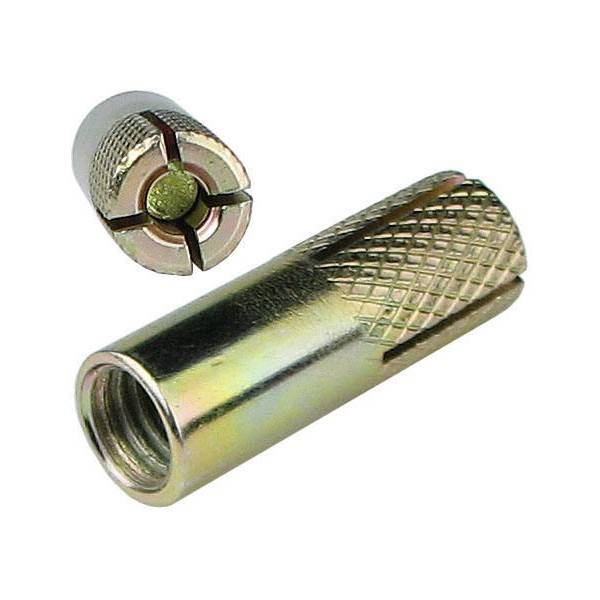

Забивной анкер
Забивной анкер изготавливается из стали или латуни, и состоит из следующих элементов:
- Гвоздь-анкер. Металлический стержень с широкой головкой и резьбой на конце. Головка предназначена для ударных нагрузок, а резьба обеспечивает прочность крепления.
- Гайка. Металлическое кольцо с внутренней резьбой, которое надевается на гвоздь-анкер и закручивается до необходимой степени фиксации.
- Шайба. Плоское кольцо с отверстием, которое используется для распределения нагрузки на поверхности материала.
Забивной анкер применяется в различных областях, включая строительство зданий, мостов, полов, опорных стен и т. д. Он обеспечивает надежное крепление и устойчивость конструкции даже при высоких нагрузках, в случае вибраций или сейсмической активности.
Процесс установки забивного анкера достаточно прост. Сначала отмечаются необходимые места для установки, затем с помощью специального инструмента или молотка гвоздь-анкер забивается в материал. После этого на головку анкера надевается гайка, которая закручивается до нужного уровня фиксации.
Анкеры специального назначения
Для более лучшей фиксации предметов (например, в профессиональных целях) чаще всего используют анкера специального назначения. Они имеют несколько видов и отличаются по форме конструкции.
Потолочный анкер с кольцом
Потолочный анкер с кольцом, также известный как Анкер клин, представляет собой специальное крепление, которое используется для надежной фиксации различных предметов к потолочным поверхностям.
Конструкция потолочного анкера с кольцом состоит из следующих элементов:
- Клин. Металлическая пластина с отверстием для вставки шпильки или шурупа. Клин обеспечивает надежное соединение анкера с потолком.
- Кольцо. Обычно имеет большую прочность и устойчивость к нагрузкам, поэтому служит для крепления предметов или подвешивания объектов.
Такие анкеры применяются для подвешивания осветительных приборов и различных декоративных элементов к потолку (занавески, шторы и пр.). Также потолочные анкеры с кольцом могут использоваться для крепления спортивных конструкций, таких как кольца для гимнастики, турники, веревочные лестницы и т. д. А ещё, они обеспечивают надежную фиксацию акустических систем, проекторов, экранов и другого звукового и видеооборудования к потолку.
Винтовой анкер
Конструкция винтового анкера включает в себя стержень с резьбой на одном или обоих концах и лопасть, которая позволяет вкручивать анкер в твердую поверхность. На верхней части анкера устанавливается специальная гайка, которая служит для крепления объекта к анкеру.
Винтовые анкеры широко используются в разных сферах строительства. Например, для укрепления фундаментов, свай, заборов, ограждений, мостов, конструкций на воде (пирсов, понтонов), а также для установки солнечных панелей, ветрогенераторов и др.
Гвоздевые анкеры
Гвоздевые анкеры состоят из металлической стержневой части и гайки, которая позволяет регулировать степень затяжки анкера. Гвоздь (один из ключевых элементов этой конструкции) имеет острые концы и специальные нарезки, которые облегчают его проникновение в материал, в который он вставляется. Гайка же крепится на гвоздь. Она может быть регулируемой, что позволяет изменять степень затяжки анкера, или нерегулируемой, когда она фиксирует гвоздь в определенном положении.
Гвоздевые анкеры широко применяются в строительстве для различных целей. Они обеспечивают надежное крепление конструкций к основанию и устойчивость зданий/сооружений. Также анкеры нередко используются для крепления трубопроводов, кабелей и других коммуникаций к стенам и потолкам.

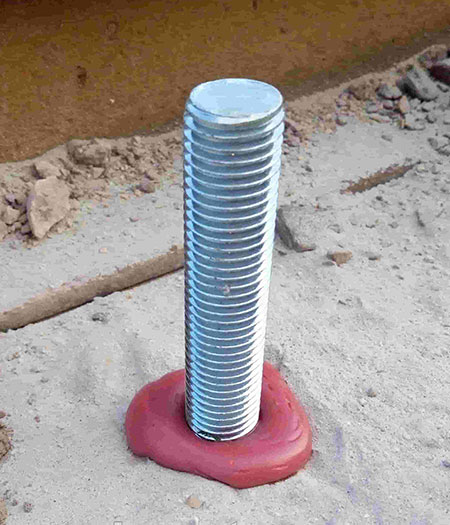

Химические анкеры для бетона
Химические анкеры для бетона — специальные крепежные элементы, которые используются для фиксации различных конструкций к бетонным поверхностям. Вот только крепление осуществляется путем приклеивания объекта к стене. Такие анкеры изготавливают из синтетической смолы, которая при контакте с воздухом застывает и тем самым обеспечивает прочность крепления.
Химические анкеры выпускаются в ампулах или тубах. Они используются в строительстве для крепления стальных или металлических конструкций к бетону, включая лестницы, балки, стойки и т. д. Такие анкеры очень востребованы в машиностроении, при установке вентиляционных систем, а также в декоративно-прикладном искусстве (памятники, предметы архитектуры и др.).
